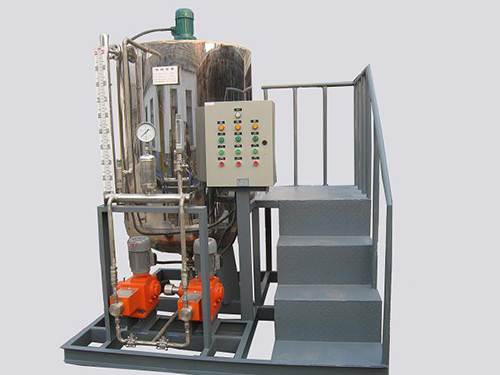

磷酸盐加药装置的组成结构有：溶液箱、液位计、计量箱、搅拌器、加药计量泵、安全阀、压力表、控制柜、阀门以及管路集中布置，各部件的材质主要分不锈钢和碳钢衬胶。

　　工艺原理

　　锅炉给水中的钙、镁硬度会在高温环境下发生化学反应，或者浓缩结晶，生成不溶的水垢，牢固附着在锅炉受热面上，这种水垢是热的不良导体，会阻碍热的传导，严重时会发生锅炉爆管事故，另外，还会诱发并加剧水垢下面的金属化学腐蚀，危害非常严重。虽然锅炉凝结水、锅炉给水都已经过了严格的软化、除盐处理，但仍有少量的钙、镁硬度进入炉水中，如果不对这部分的硬度做处理，也会结垢对锅炉安全运行造成威胁，目前，炉水加磷酸盐是最为适宜的处理方法，反应如下：

　　碱性磷酸钙是一种松软的水渣，易随锅炉排污排除，而且不会粘附在炉内变成水垢。

　　磷酸盐加药装置流程概述

　　本加药装置主要包括药液溶配系统、计量投加系统、安全系统和控制系统四个部分。

　　固体药剂加入溶药箱内，然后按比例加入除盐水或凝结水搅拌溶解，由计量投加系统加到锅炉汽包内，投加控制可采用手动方式，也可依据上位系统输出的控制信号，进行随动控制，自动投加。

　　磷酸盐加药装置性能描述

　　全套装置主要包含进料系统、储药桶、加药系统、动力控制系统等。溶解桶配有液位计、低液位报警、阀门等自动运行所需的设施。通体外壁装磁翻板液位计，实时观测桶内液位，在通体上面有进料口，备用口，在桶体侧面备有出料口、排污口、溢流口、液位计接口以及相应配套的阀门。当桶内液位小于设低液位值时，自动开启报警系统，加药泵暂停。加药系统包括离心泵，电磁流量计和相关阀门等。
